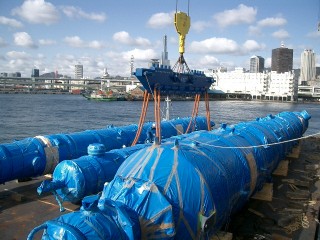

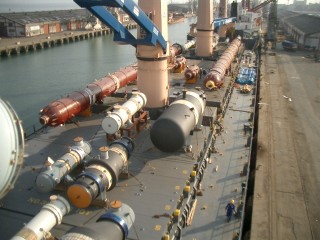

| Crane間よりも長い貨物（長尺物という）をTANDEMで吊り上げた舷から反対舷に積載する場合には、まず貨物の頭を先に入れてから振出して、その後、尻を躱して行くというイメージです。または、この逆に積載舷から反対舷に持っていき荷揚げする場合も同様に行える。これを中貫き（中抜き）という。英語では、その貨物の動きから
Snake in (Snake out)というようだ。 重量物船ではこういった荷役作業を避けられません。よくあります。 |
||||||
|
||||||
|
||||||
下の①～⑦は揚荷の手順です。 |
||||||
|
||||||

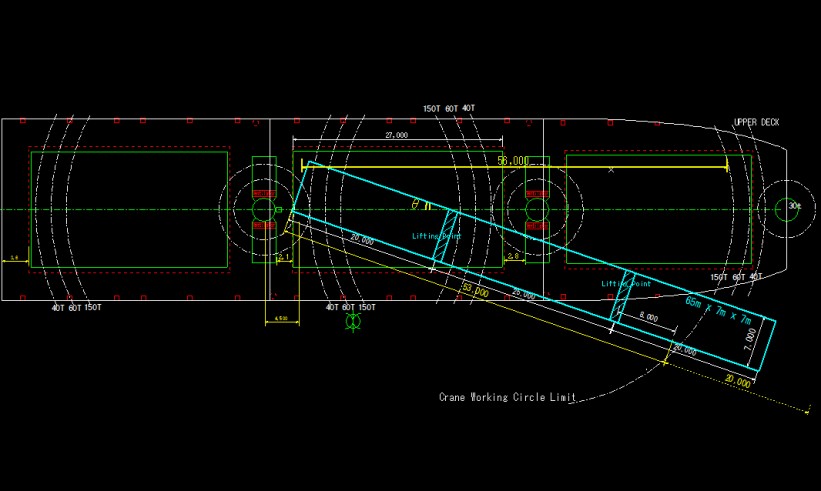

私は中東のある港で、貨物受けのポートキャプテンとして１年間駐在していたのだが、その時のことである。 50m強の長尺物をondeck両舷に積んで来た船があった。着岸舷側はすんなりお膳で下ろしたが、反対舷側は、クレーン間を縫うように通さねば揚げ荷できない。所謂"中抜き"である。 貨物の長さは50mで、クレーン間が約32m。貨物の幅、高さが7m、重量も100ｔ程度だからイージーだなあと思っていたが、船長が、 一旦船を離し、回頭して右舷付けに着け直してから残りの1基を下ろすと言ってきた。何を言っているんだ あんびりーばぼー！ この日本人船長のおかげで、私が「やれない」ということになって現地でどれだけ恥をかいたかわからない。あなたは、さっさと出て行くからいいが、残る私の身になって欲しい。「知識もないのに、へっぽこ船長は黙って見ておれ」と言いたかった。 では、解説しましょ。まず、図2を見てもらおう。長さが65mであっても十分やれた。

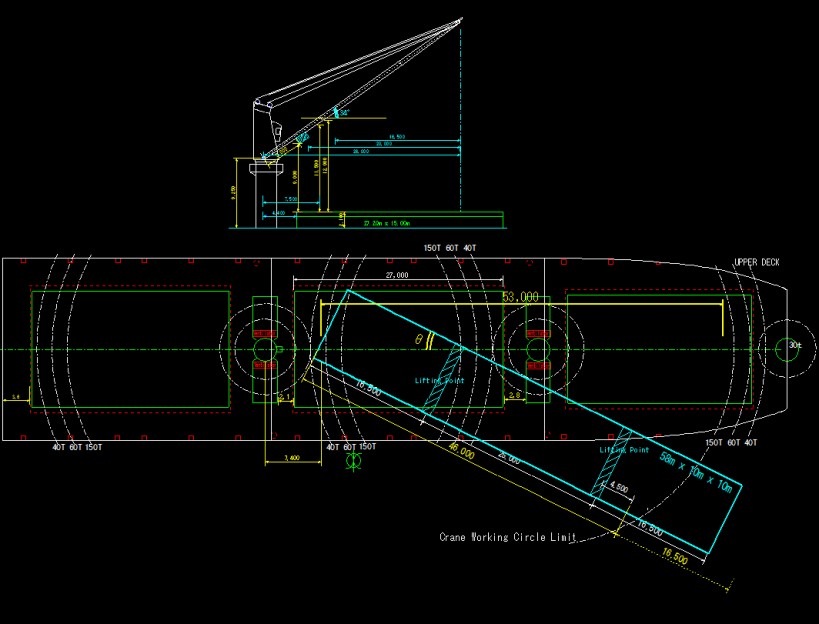

では、この船で同様の貨物なら何mまで中抜きできたか説明しよう。 図には、150tで吊る場合の・・・・・・・・・・を示してある。Craneの中心から・・・mの位置がそれで、そこから Craneの構造物に当たらない距離が、貨物の・・・・・から貨物端までの水平距離ということになるのだが、 作図上は・・・mである。＜・・・m+・・・・・・・・間+・・・m=貨物長さ＞となって、この・・・・・・・・・・間がわかれば、中 抜きできる最大長さがわかる。No.2CraneとNo.3Craneの・・・・・・・・・・の船首尾間距離は、・・・m-・・・m=・・・mであること から、・・・m+・・・m+・・・m=・・・m と、言いたいところだが、中抜きするときに斜めに入って行くため、その分を考慮しなけ ればならない。 今、作図上で仮に・・・・・・・・t間を・・・mにしてある。すると、No.2の・・・・・・・・・・にまだ余裕があることが わかる。（斜線のある部分が・・・・・・・・・・）約・・・mぐらいだろうか？ ・・・m+・・・m+・・m+・・・m=・・・m 幅＆高さ・・mだと、この長さまでは中抜きできることが 図面から読み取れる。ただし、その場合は、・・・・・・・・・・間が・・・mでも貨物自身の・・・がもてばということであるが。 何度・・・・・クレーン間の中へ入って行けるかが問題なのだが、ざっとしたものは、計算でも求めることができる。 θ= Sin-1（径（幅）+ 半径 / ・・・・・の長さ）= 34° ・・・m x Cosθ + ・・・m = ・・・m + ・・・m = 72m （マージンがあるので、こちらを採用しましょうか） 私なら、68-70m前後でこの船長と同じように躊躇したと思う。議論の余地を残すということだが、 計算上72mでいける物を、50mでやれないとは普通言えない。この割合を、重量で換算するなら、150tCRANEで、105tだから吊れないと言ってるのと同じことで、通常なら船長交代matterです。 この船長の意見（船を一端離岸し、回頭させて着岸舷を変えて揚荷する）が妥当だと運航者が認める貨物の長さは、70ｍだったとわかって頂けたと思いますが、 では幅/高さの限界はいかほどだったでしょうか？ それが図3です。
高さが増せば、CRANE BOOMの・・・・・・・・・・近くで当たり、幅が増せば・・・・・・・・・・になってゆくので、 限界点が見えてくる。径・・・・・mで、・・・・・～貨物端が・・・m（元の貨物の寸法と同じ）でないと通過でき ないことから、・・・mが限界ではないかと推測できる。しかし、本船においては、径が・・・m以上となると舷外に 貨物が出ることからそもそもそういう貨物は積まないので、幅/高さ・・・mが限界ということになる。 兎に角、当該貨物（50m x 7m x 7m)は、通常の乗組員に通常の技術があれば、中抜きをやれたという結論になります。 やらなければ事故は絶対に起こらない。正解です。しかし、経済性を考えずに安全だけを考えるのは賢明ではない。 餅は餅屋！ 一月三舟 一寸の虫にも五分の魂。 あなどってはいけません。悔しかったなあ。 |
||||||
